Hyperjuice 充電ケーブル (HyperMac Charging Cable) の作成

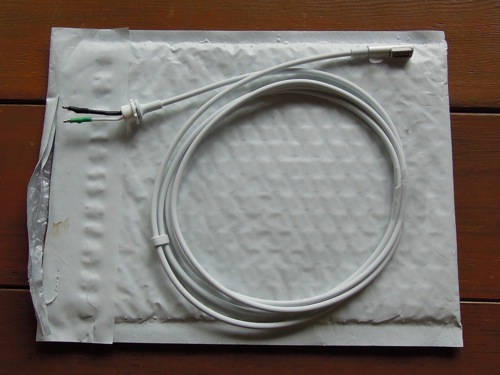

先日、eBayで注文していたMagSafeのリペアケーブルが到着しましたので
DCプラグをハンダ付けして、Hyperjuice 充電ケーブルを作成しました。

DSCN2758

作成は意外と簡単です。

別途入手したDCプラグ(内径2.5 外径5.5)を、MagSafeケーブルとハンダ付けするだけ。

結線は、ストレート接続です。

ハンダ付けしたあとは、ショートしないように伸縮チューブかビニールテープで絶縁することが肝心です。

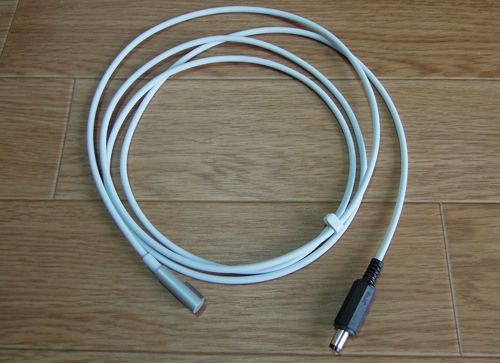

DSCN2760

早速HyperJuiceと接続してみましたが、問題なく充電が開始されました。
MagSafeのコネクタ部のランプも、充電中はオレンジが点灯し
充電が完了するとグリーンにかわり、充電完了を知らせてくれます。

安く充電ケーブルを作ることができたので、満足です。
